Parameter

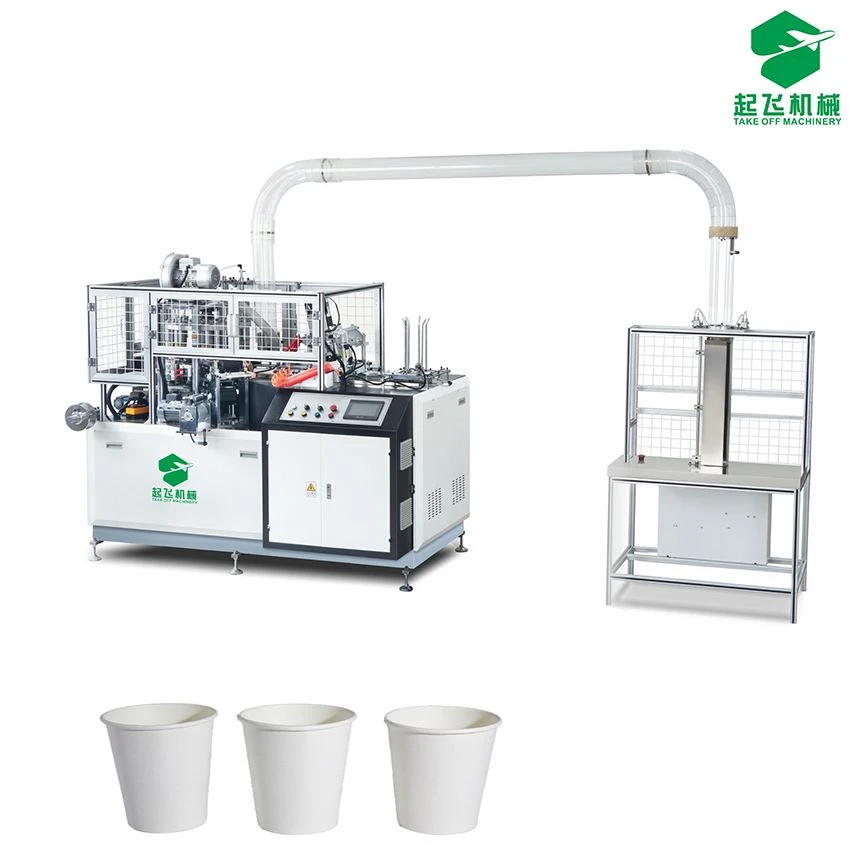

názov	STROJ NA PAPÍROVÉ KALÍNY
Model	TO-S800 型
Veľkosť papierového pohára	3-16 OZ
Surový materiál	Jednostranný alebo obojstranný papier potiahnutý PE (jednorazový alebo dvojitý PE potiahnutý papier)
Rýchlosť	75-85 ks/min
Vhodná gramáž papiera	100-300g/㎡;±20g/㎡
Napätie	380V (220V) 50HZ
veľkosť šálky	dole35-70mm,hore45-90mm,vysoké32-135mm
Pracovný zdroj vzduchu	{{0}}.4-0.6 Mpa; 0,4 m³/min
Všeobecná moc	6kw
Cista hmotnost	2000 kg
Rozmery (mm)	Hlavný stroj	D: 2100 mm; Š: 1200 mm; V: 1800 mm
	Zberač pohárov 100kg	D: 900 mm; Š: 600 mm; V: 1500 mm
Bočné tesnenie pohára	EVERGREEN Ultrazvuk
Spodné vrúbkovanie	Teplo fúka vzduch

42.automatic paper cup making machine743

42.automatic paper cup making machine746

1.2. Technológia stroja na výrobu papierových pohárov:

Zariadenie na spúšťanie pohárov na ťahanie pohárov, ktoré obsahuje pracovný stôl, jednotku na spúšťanie pohárov usporiadanú na pracovnom stole, aby

a jednotku na formovanie kučeravenia umiestnenú na jednej strane jednotky na spúšťanie pohárov. Jednotka na kvapkanie pohára obsahuje a

Otočný hriadeľ na kvapkanie pohárov na pódiu, rotačný kotúč na kvapkanie pohárov nastavený na otočnom hriadeli na kvapkanie pohárov a množstvo rotačných diskov na kvapkanie pohárov usporiadaných na otočnom hriadeli na kvapkanie pohárov

Držiaky na papierové poháre na podnose na pripevnenie papierových pohárov a prísavky na pracovnom stole. prísavka

Zariadenie obsahuje zdvíhaciu rúrku vloženú na pracovný stôl, prísavku umiestnenú na jednom konci zdvíhacej rúrky a

Otvor pre prísavku na doske prísavky. Zdvíhacie potrubie a otvor prísavky spolu komunikujú. Lemovacia forma

Prvok obsahuje lemovací rotačný hriadeľ umiestnený na pracovnom stole a lemovací rotačný hriadeľ umiestnený na lemovacom rotačnom hriadeli

kotúč, množstvo lisovníc na tvarovanie lemov usporiadaných na rotujúcom kotúči na lemovanie a držiak pohára nastavený na pracovnom stole

nastaviť. Každá z foriem na tvarovanie lemov obsahuje teleso formy umiestnené na lemovacom rotačnom kotúči a teleso formy umiestnené na lemovacom rotačnom kotúči.

Axiálny úložný priechodný otvor telesa formy a koncová hlava umiestnená na jednom konci úložného priechodného otvoru odvráteného od držiaka pohára

tvoriace drážky. Zariadenie držiaka pohárov obsahuje zdvíhaciu hnaciu jednotku držiaka pohárov usporiadanú na pracovnom stole a a

Jednotka podnosu na šálky sa nachádza na hnacej jednotke zdvíhania podnosu na šálky. Jednotka držiaka pohárov obsahuje a

Posuvná zdvíhacia plošina a aspoň jedna doska držiaka pohárov usporiadaná na posuvnej zdvíhacej plošine. Keď sa papierový pohár zroluje, odsávanie

Zariadenie pohára je v rovnakej línii ako stredová os jednej z foriem na formovanie kučeravenia a jednej z montážnych častí papierového pohára a akejkoľvek

Stredová os jednej z podložiek na poháre je zhodná so stredovou osou jednej z foriem na tvarovanie lemov, aby sa realizoval pokles a pokles papierového pohára.
